首頁> 產品中心> 分級設備> 高堰式螺旋分級機

PRODUCT

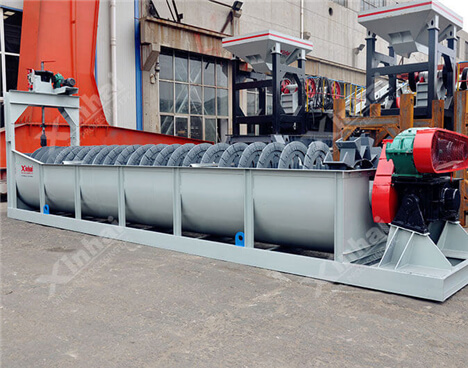

高堰式螺旋分級機

【產品簡介】：一款借助固體顆粒在礦漿中沉降速度不同進行分級的設備。

【處理能力】：10～1785 t/d

【應用范圍】：適用于粗粒分級。

【產品改進】：鑫海螺旋分級機的返砂端增加了返砂自動提升裝置，藉此可取消球磨機大勺頭的配置，使球磨機設備運行更平穩。

在線留言獲取報價資料下載

優勢特點工作原理技術參數 成功案例相關產品

優勢特點

返砂端增加了返砂自動提升裝置，取消球磨機大勺頭的配置；

每噸礦石一般可節電1～1.5度；

避免了大勺頭的頻繁檢修；

減緩了對球磨機大、小齒輪的不均衡沖擊。

工作原理

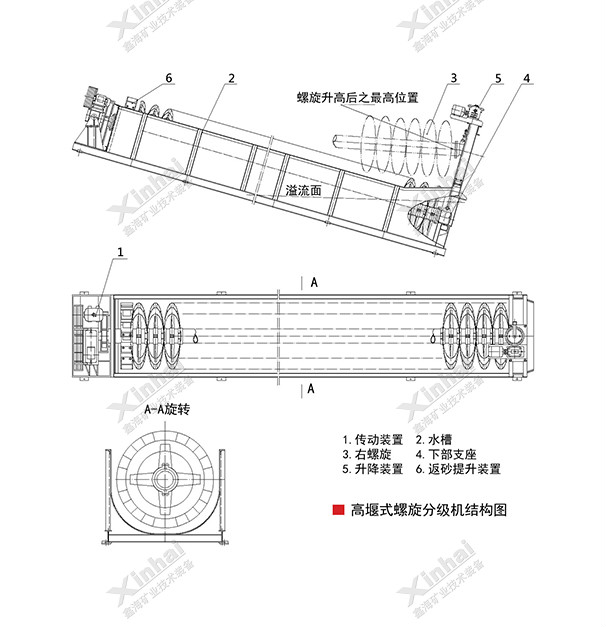

高堰式螺旋分級機流程圖

高堰式螺旋分級機采用將磨細后的礦漿從位于沉降區中部的進料口給入水槽，傾斜安裝的水槽下面是礦漿分級沉降區，螺旋低速轉動，對礦漿起攪拌作用，使細顆粒懸浮到上面，流到溢流堰處溢出。粗顆粒沉到槽底，由螺旋輸送到排料口作為返砂排出。溢流堰的位置高于螺旋軸下端的軸承中心，低于溢流端螺旋上緣。

高堰式溢流堰高于螺旋的旋轉軸，但低于溢流端螺旋的上緣。該種分級機其沉降區的面積較低堰式大，其堰高可以在一定范圍內調整，即沉降區的面積可以在一定范圍內調整改變，從而可以調節分級的粒度，是磨礦循環中常用的一種設備。

技術參數

類型	型號	螺旋轉速 (r/min)	按返砂處理能力 (t/d)	按溢流處理能力 (t/d)	螺旋直徑 (mm)	螺旋長度	水槽坡度	傳動電機型號	傳動電機功率(kW)	提升電機型號	提升電機功率(kW)	重量
高堰式單螺旋	FLG-300	7.7	30 ~80	10 ~30	φ300	3900	14 ~18	Y100L1-4	2.2	手動	—	668
	FLG-500	8	145~260	21 ~75	φ500	4390		Y112M-6	2.2			1600
	FLG-750	7.8	100~445	31~165	φ750	5500		Y132S-6	3			2716
	FLG-1000	6.7	473~1026	85	φ1000	6556		Y132M2-6	5.5			4000
	FLG-1200	5,6,7	1145~1600	150	φ1200	6500		Y132M2-6	5.5	Y90L-4	1.5	7943
	FLG-1500	2.5,4,6	1140~2730	235	φ1500	8265		Y160M-6	7.5	Y100L1-4	2.2	11827
	FLG-2000	3.6,5.5	3240~5940	400	φ2000	8700		Y160L-6/4	11,15	Y100L2-4	3	20814
	FLG-2400	3.6	6800	580	φ2400	9130		Y200L2-6	22	Y112M-4	4	24194
	FLG-3000	3.2	11625	890	φ3000	12500		Y200L-4	30	Y112M-4	4	42188
高堰式雙螺旋	2FLG-1200	5,6,7	2290~3200	310	φ1200	6500		Y132M2-6	5.5X2	Y90L1-4	1.5X2	15840
	2FLG-1500	2.5,4,6	2240~5360	460	φ1500	8230		Y160M-6	7.5X2	Y100L1-4	2.2X2	22903
	2FLG-2000	3.6,5.5	6400~10800	750	φ2000	8400		Y160L-4	15X2	Y100L2-4	3.0X2	34621
	2FLG-2400	3.63	13600	1160	φ2400	9130		Y200L2-6	22X2	Y112M-4	4X2	42460
	2FLG-3000	3.2	23300	1785	φ3000	12500		Y200L-4	30X2	Y112M-4	4.0X2	73030

成功案例

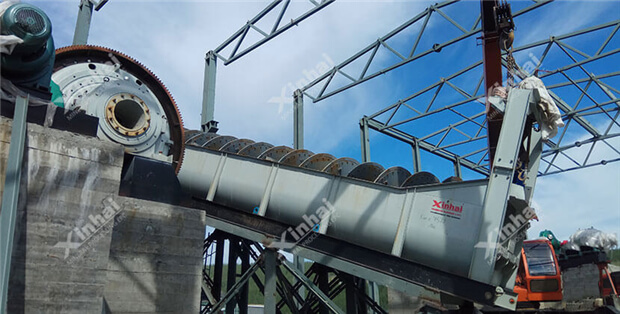

廣西某選礦廠，選礦時經常因礦石粒度不均勻，而浪費掉很多資源，后通過百度搜索找到鑫?？偷V業裝備股份有限公司，鑫海技術人員根據客戶提供的需求信息和現有設備配置，為客戶推薦了可以預先分級的高堰式螺旋分級機，鑫海高堰式螺旋分級機分級溢流粒度≥0.015mm，正好滿足了客戶需求，應用中效果顯著，選礦回收率提高15%。
