圓盤真空過濾機
PRODUCT

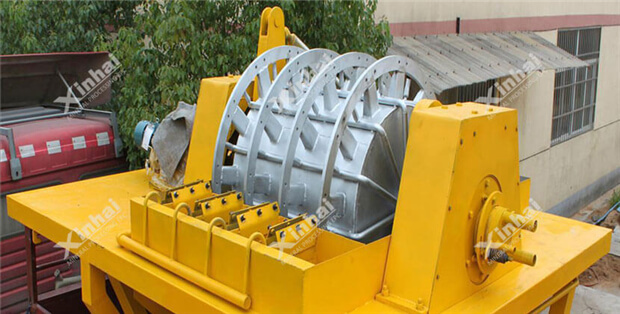

圓盤真空過濾機

【產品簡介】：一款由扇形板組成立式圓盤的真空過濾機。

【處理能力】：9～116 ㎡

【應用范圍】：圓盤過濾機適于處理含有礦泥的細粒精礦。主要用于過濾浮選精尾礦以及有色金屬精礦等細粒物料的脫水，也可用于冶金、化工、石油、污水處理等方面的固液分離。

【產品改進】：采用聚丙烯塑料濾板，重量輕、抗腐蝕；傳動機構可以無級調速，按需要改變主軸轉速。

優勢特點 工作原理 技術參數 成功案例 相關產品

優勢特點

該圓盤真空過濾機的電磁無級調速電機采用擺線針輪減速器蝸輪傳動，操作方便，提高效率，減少噪音，降低能耗；

扇形板為工程塑料制造的格子式，新型扇形板大大提高了使 用性能和使用壽命；

技術經濟效果顯著；

占地面積小、制造容易、吸附能力強等。

工作原理

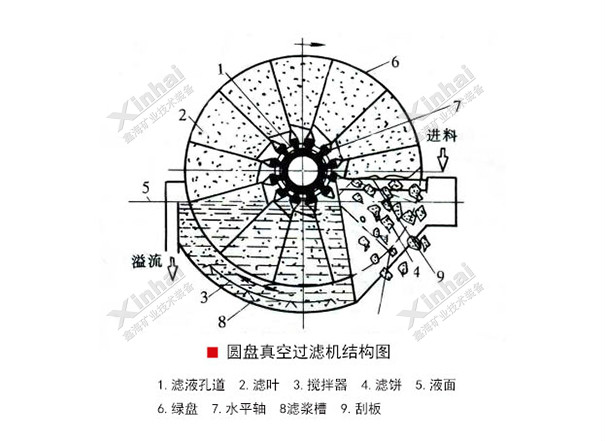

圓盤真空過濾機的過濾圓盤在礦漿槽中緩慢轉動，借助真空泵形成的壓力差，使固體顆粒吸附在圓盤的濾布上，形成一定厚度的濾餅。濾液透過濾餅和濾布從中心軸排除，濾餅在刮刀和鼓風機產生的壓力風作用下，掉進卸濾餅槽中。

技術參數

型號PG18-4PG27-6PG39-4PG58-6PG78-8PG97-10PG116-12
過濾面積（m2)182739587897116
過濾盤數464681012
過濾盤直徑1800180027002700270027002700
過濾盤轉速 (r/min)10.135 ~0.6070.135 ~0.6070.135 ~0.6070.15~0.670.15~0.670.148~0.660.148~0.66
20.254~1.140.254~1.140.254~1.140.254~1.140.254~1.140.285~1.2850.285~1.285
30.44~1.980.44~1.98
攪拌器轉速（r/min)60606060606060
主傳動 電動機型號YCTL132-4BYCTL132-4BYCT160-4AYCT160-4BYCT160-4BYCTL180-4AYCTL180-4A
功率(kW)1.51.52.23344
轉速(r/min)1230~1251230~1251250~1251250~1251250~1251250~1251250~125
攪拌器傳動 電動機型號Y90L-4Y90L-4Y90L-4Y100L1-4Y100L1-4Y112M-4Y112M-4
功率(kW)1.11.11.52.22.244
轉速(r/min)1440144014401440144014401440
真空泵型號SZ-42YK-27SZ-4SZ-4SZ-42YK-1102YK-110
臺數1112211
鼓風機型號SZ-2SZ-2SZ-2SZ-3SZ-3SZ-3SZ-3
臺數1111111
機器重量350045006000800090001000012000
外型尺寸（長X寬X高）（mm)2820X2355 X22953820X2355 X22953015X3275 X32753930X3355 X32754730X3355 X32755530X3355 X32756330X3355 X3275

成功案例

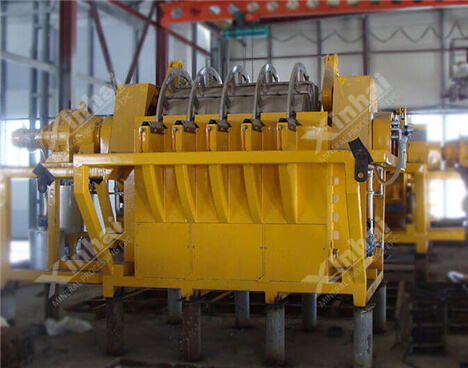

圓盤真空過濾機案例

蘇丹某選礦廠之前選擇的過濾機過濾水分偏高、脫餅率較低、耗能大、慮布過濾效果較差，礦山改造過程中，選用了鑫海圓盤過濾機，較好的解決了客戶的問題，內部還特意添加聚丙烯塑料板，增加了抗腐蝕性，各項指標較之前過濾機平均提升17.21%，客戶非常滿意。
