XJB棒型浮選機

【產品簡介】：一款自吸氣的機械攪拌式棒型浮選機設備。

【處理能力】：1.5～4 m3/min

【應用范圍】：XJB棒型浮選機適用于中、小型選礦廠處理密度大、粒度粗的金屬礦石，在各種浮選作業中均可采用，尤其適于處理鉛、鋅、銅、鉬、硫和硅砂的選別。

【產品改進】：該棒型浮選機的槽底與棒條之間設有凸臺，起向?qū)ё饔?，可加快漿氣混合物沖向槽底的速度；槽底與棒條之間設有弧形穩流板，可向槽體四周運動，使其在槽內均勻分布，并呈W型的軌跡運動。

在線留言獲取報價

優勢特點 工作原理技術參數 成功案例相關產品

優勢特點

該浮選機設備攪拌粒度特別強，漿氣運動軌跡好，特別適于比重大、沉降速度快、物料較粗的礦物料浮選；

具有特殊的穩流板，由許多長度不同的弧形葉片焊接在槽底襯板上而構成的，能夠使?jié){氣混合物均勻分布于槽內各處并防止礦漿在槽內回轉；

充氣量大，攪拌力強，氣泡分散度高；

漿、氣、藥混合均勻；

浮選速度快；

浮選機型號齊全。

工作原理

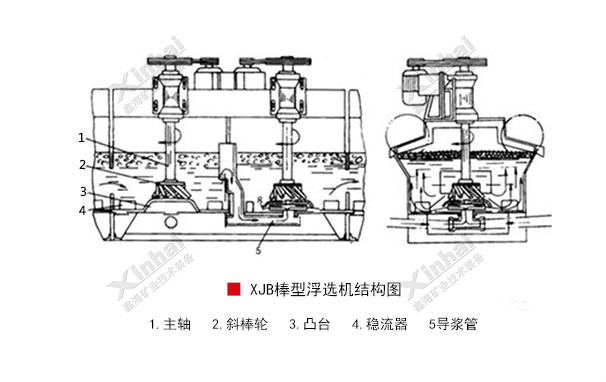

XJB棒型浮選機流程圖

棒型浮選機工作原理主要是利用葉輪或棒型輪回轉所產生的負壓，將空氣從中空軸吸入，然后浮選輪將其分割形成微小氣泡，再由葉輪或棒型輪強烈的攪拌與拋射，使得礦漿與空氣充分的混合，這種漿氣混合物在浮選輪的斜棒作用下，經浮選藥劑（捕收劑）作用的有用礦物顆粒，選擇性地附著于氣泡上，上浮至礦漿面，由刮板刮入精礦槽內，從而完成分選作業。選礦棒型浮選機結構是由斜棒輪、凸臺、弧形穩流板等構成的充氣攪拌器組，葉輪由12根斜錐棒條與一個圓盤組合而成，每根棒條與棒輪旋轉的相反的方向后傾45°角，自上而下向外擴張15°的錐角。這種設計可在旋轉時，斜棒的線速度越往下越大，從而增大攪拌作用。

技術參數

型號	槽類型	有效容積(m³)	處理能力(m³/min)	葉輪直徑	葉輪轉速(r.p.m)	攪拌用電機功率	刮板用電機功率)	4槽重量
XJB-1	吸入槽	1	1.5-1.7	400	440	5.5	1.5	5344
XJB-1	直流槽	1	1.5-1.7	410	410	4	0.8	5344
XJB-1D	吸入槽	1	1.5-1.7	400	440	5.5	1.5	5479
XJB-1D	直流槽	1	1.5-1.7	410	410	4	0.8	5479
XJB-2	吸入槽	2	1.5-1.4	450	360	15	1.1	9071
XJB-2	直流槽	2	1.5-1.4	540	360	11	1.1	9071
XJB-2D	吸入槽	2	1.5-1.4	450	360	15	1.1	9320
XJB-2D	直流槽	2	1.5-1.4	540	360	11	1.1	9320
XJB-4	吸入槽	4	2.0-4	700	280	18.5	1.1	16325
XJB-4	直流槽	4	2.0-4	510	280	18.5	1.1	16325

成功案例

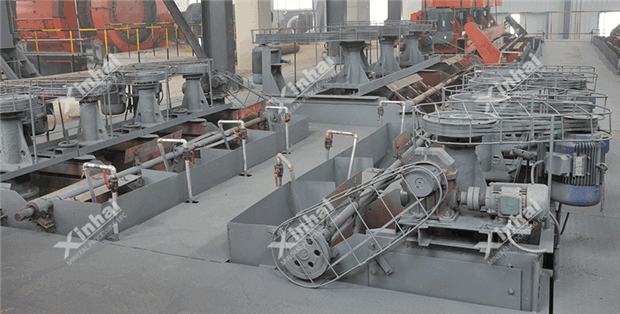

安徽一銅礦選廠在鑫海選擇了選礦總包服務，在其中的浮選流程中，因該廠處理礦石比重大且粒度較粗，鑫海礦裝為其設計改造了XJB棒型浮選機，利用高錳鋼鑄造鋼棒，耐磨性能得到大大的提高，打破了以往棒型浮選機耐用性較低的局面。在浮選過程中，處理量達到3000t/d，能耗費用也相對較低。
