首頁> 產品中心> 磨礦設備> 濕式格子型球磨機

PRODUCT

濕式格子型球磨機

【產品簡介】：一款傳統的、靠排礦格子強制排礦的球磨機設備。

【處理能力】：900mm～4500mm

【應用范圍】：該濕式格子球磨機常用于磨礦粒度較粗的礦石。

【產品改進】：頂起裝置采用鑫海自主研發的液壓頂起裝置，當球磨機維修時，僅操縱液壓站手柄便可使液壓千斤頂上下升降，升降高度可達400mm，相較普通的頂起裝置，操作更簡單、方便快捷，且使用維護成本更低。

在線留言獲取報價資料下載

優勢特點工作原理技術參數 成功案例相關產品

優勢特點

頂起裝置，便于檢修；

靜動壓軸承，運轉平穩可靠；

慢速傳動，便于檢修和啟動；

油霧潤滑裝置，保證大小齒輪潤滑可靠；

氣體離合器柔性啟動；

濕式格子型球磨機筒體可根據需求配置成錳鋼襯板或橡膠襯板，耐磨性能好，使用壽命長，便于維護。

工作原理

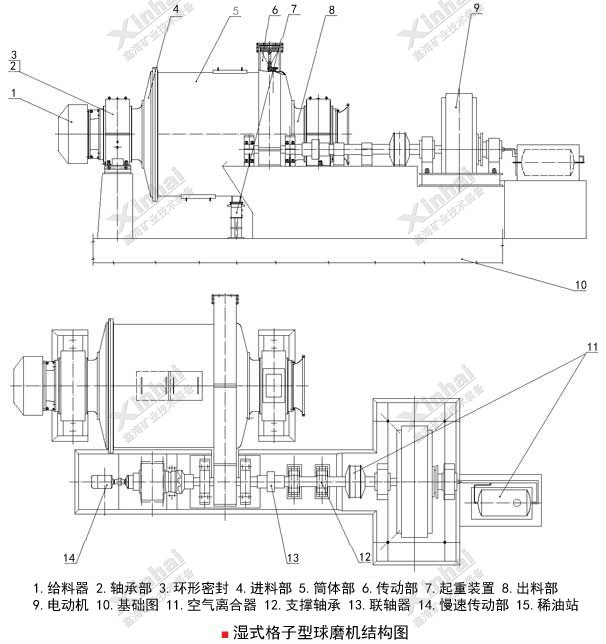

濕式格子型球磨機流程圖

鑫海濕式格子型球磨機的工作原理主要是通過傳動裝置使其緩慢轉動，物料從筒體給料端給入，在筒體內由于鋼球及礦石本身的拋落沖擊和自磨，物料得以粉碎。由于不斷給入物料，其壓力促使筒內物料由給料端向排料端移動。達到成品粒度的物料從筒體出料端排出。濕磨時，物料被水流帶出；干磨時，物料被氣流帶出。球磨機在出料端有排料格子，球磨機依靠格子板強制排礦，筒體內礦漿面低，減輕礦石過磨，并防止鋼球排出。

技術參數

型號	筒體直徑 (mm)	筒體長度 (mm)	電機型號	電機功率 (kW)	長 (mm)	寬 (mm)	高 (mm)	有效容積 (m³)	裝球量	重量 (kg)
MQG 0909	900	900	Y225S-8	18.5	4750	2213	2050	0.45	0.96	4620
MQG 0918	900	1800	Y225M-8	22	5000	2280	2050	0.9	1.92	5340
MQG 1212	1200	1200	Y225M-8	22	5788	2994	2540	1.14	2.4	11438
MQG 1224	1200	2400	Y315S-8	55	6673	2994	2540	2.28	3.96	13200
MQG 1515	1500	1500	JR115-8	60	6094	3300	2766	2.5	5	13700
MQG 1530	1500	3000	JR125-8	95	7979	3300	2766	5	10	18690
MQG 2122	2100	2200	JR128-8	155	7750	4839	3794	6.6	15	45400
MQG 2130	2100	3000	JR137-8	210	8744	4394.7	3110	9	20	45790
MQG 2430	2400	3000	JR1410-8	280	9728	4956	4018	12.1	22.5	67000
MQG 2721	2700	2100	JR1410-8	280	9300	5500	4500	10.7	24	63000
MQG 2727	2700	2700	JR148-8	310	9900	5500	4500	13.8	29	68530
MQG 2736	2700	3600	TDMK400-32/2150	400	9765	5826.6	4674.5	18.4	41	98020
MQG 3231	3200	3100	TDMK630-36	630	12750	6750	5152.5	22.5	45	115103
MQG 3236	3200	3600	TDMK630-36	630	14300	6760	5200	24.8	58	119012
MQG 3245	3200	4500	TDMK800-36	800	13896	7200	5152.5	32.8	65	137589
MQG 3639	3600	3900	TDMK1000-36/3600	1000	15000	7200	6300	36.2	75	145000
MQG 3645	3600	4500	TDMK1250-40	1250	15200	7750	6300	41.8	90	159700
MQG 3650	3600	5000	TDMK1400-40	1400	17600	7750	6300	46.4	96	158000
MQG 3660	3600	6000	TDMK1600-40	1600	17000	8800	6500	55.7	120	189000
MQG 4060	4000	6000	TDMK1700-30	1700	17400	9500	7600	69.8	137	214000
MQG 4560	4500	6000	TDMK2300-30	2300	17800	10500	7600	87	158	294000

成功案例

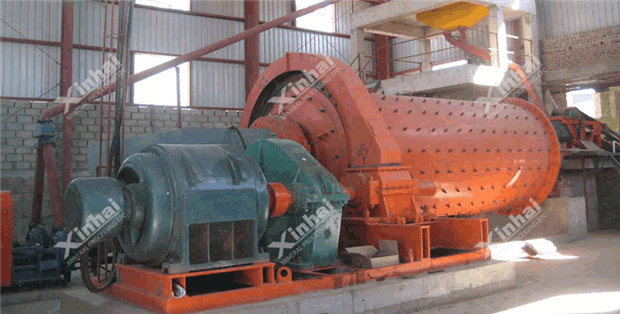

云南某鐵礦選廠，礦石硬度大，要求磨礦粒度小，為避免礦石過粉碎，在磨礦階段，選擇鑫海的濕式格子型球磨機。濕式格子型球磨機由鋼球和礦石本身沖擊和自磨，磨礦效率高，靜動壓軸承，筒體運轉平穩可靠，便于物料在筒體內的多磨，同時球磨機大小齒輪間的潤滑裝置，使得生產效率更高。礦漿液面低，排礦及時，減少能耗，達到理想效果。
