首頁> 產品中心> 濃縮設備> 周邊輥輪（齒條）傳動式濃縮機

PRODUCT

周邊輥輪（齒條）傳動式濃縮機

【產品簡介】：周邊傳動式濃縮機分為周邊輥輪傳動和周邊齒條傳動兩種形式。

【處理能力】：88～3400t/d

【應用范圍】：主要用于選礦過程中濕選、精選的脫水處理，作為第一階段的濃縮脫水使用。一般設置于精選與過濾設備之間，有時也用做精選前的脫水，同時也可在化工業用來進行脫水作業。

【產品改進】：選用單排交叉柱式回轉支撐或單排四點接觸球形回轉支撐，集電裝置絕緣良好，外露回轉零件具有輕便的防護罩。

在線留言獲取報價 資料下載

優勢特點 工作原理技術參數 成功案例相關產品

優勢特點

該濃縮設備采用了獨特的橋架設計，剛性強度好，過載能力強；

傳統型，安全系數高，穩定性高；

周邊驅動，能耗低，運行平穩可靠；

操作簡單，維護方便，可實現遠程控制。

工作原理

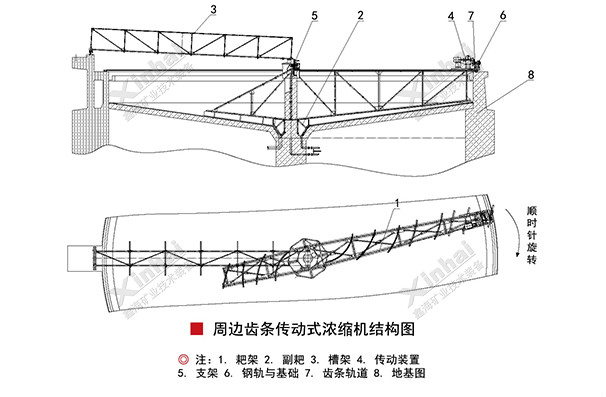

周邊輥輪（齒條）傳動式濃縮機流程圖

周邊輥輪傳動式濃縮機主要由耙架、槽架、中心支架、集電裝置、傳動裝置等組成，它的傳動裝置是把電動機的運動和動力傳遞給掛著靶子的桁架，使桁架在池子內圍繞中心均勻地旋轉，并把濃縮產品靶向池底中心的排料口，其中池中的礦漿靠重力沉降，沉積于濃縮池底部的礦泥由耙式刮泥機連續的刮集到池底中心排礦口排出。而上部則為溢流水，從池子的四周溢出，完成固液分離。

技術參數

周邊輥輪傳動式濃縮機

型號	濃縮池直徑 (mm)	濃縮池中心深度 (mm)	處理能力(t/d)	沉淀面積(m²)	電機型號	電機功率	重量
NG-15	15000	3612	88～390	177	Y132M2-6	5.5	11702
NG-18	18000	3500	127~560	255	Y132M2-6	5.5	9718
NG-24	24000	3400	226~1000	452	Y160M-6	7.5	24000
NG-30	30000	3940	353~1570	707	Y160M-6	7.5	31000
NG-45	45000	5060	790~2400	1590	Y160L-6	11	50640
NG-53	53000	5070	1000~3400	2202	Y160L-6	11	60910

周邊齒條傳動式濃縮機

型號	濃縮池直徑	濃縮池中心深度	處理能力(t/d)	沉淀面積(m²)	電機型號	電機功率	重量
NT-15	15000	3500	88～390	177	Y132M2-6	5.5	11702
NT-18	18000	3700	127~560	255	Y132M2-6	5.5	12120
NT-24	24000	3400	226~1000	452	Y160M-6	7.5	28270
NT-30	30000	3940	353~1570	707	Y160M-6	7.5	31000
NT-45	45000	5025	790~2400	1590	Y160L-6	11	58640
NT-53	53000	5070	1000~3400	1964	Y160L-6	11	69410

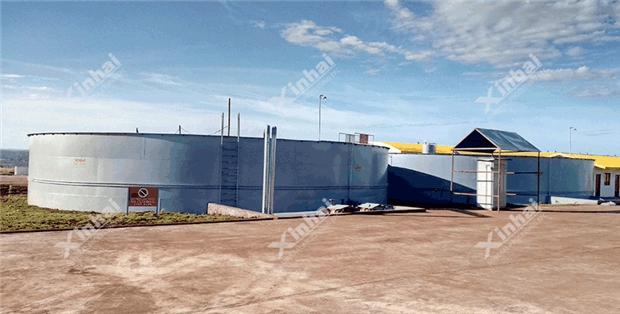

成功案例

某選礦廠中，由于之前采用的中心傳動濃縮機，生產能力沒有達到要求，經過討論后，改用鑫海周邊輥輪傳動式濃縮機。周邊輥輪濃縮機單邊耙架處理能力高，效率高，耗材較低，且耗電量低。既適用于精礦的濃縮又適用于尾礦的脫水，更符合生產能力的要求。
