破碎篩分階段

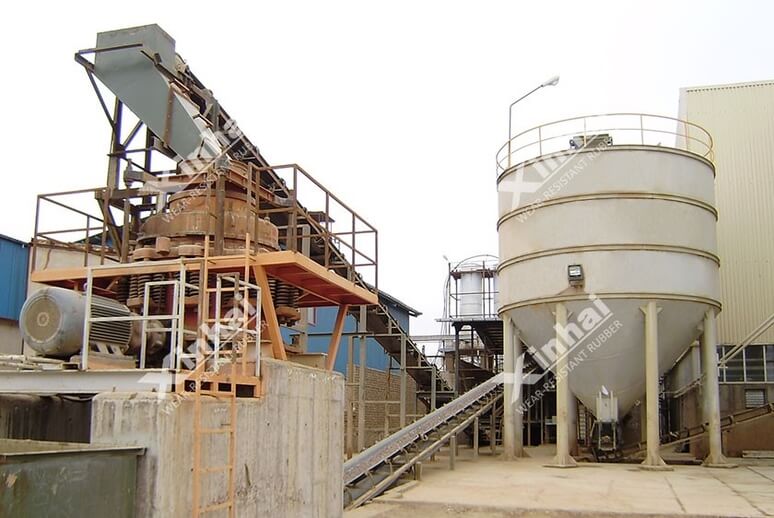

采用兩段一閉路破碎篩分流程。原礦由汽車運至選廠原礦倉，礦倉頂部設固定格篩，篩上大塊礦石由人工砸碎，篩下合格礦石經電振給礦機給至顎式破碎機進行粗碎，粗碎產品由NO.1皮帶運輸機給至雙層圓振篩進行篩分，圓振篩上篩孔為20mm，下篩孔為10mm。篩上產品自流至NO.2皮帶運輸機送至圓錐破碎機進行細碎，細碎產品給至NO.1皮帶運輸機送至圓振篩再次篩分。篩下細物料由沖洗水沖至分級機進行一段洗礦作業，其溢流由鑫海耐磨膠泵打至粉礦倉旁邊的洗礦溢流緩沖槽內，洗礦返砂與振動篩中間產物由NO.3大傾角皮帶運輸機運至粉礦倉。

磨礦分級階段

采用兩段閉路磨礦流程。粉礦倉底部設擺式給礦機。粉礦經皮帶運輸機給至一段濕式格子型球磨機進行磨礦，球磨機配鑫海耐磨旋流器分級。旋流器返砂返回球磨機而溢流則給至二段旋流器組進行分級，旋流器組的沉砂返至二段溢流型球磨機磨礦，溢流則進入浮選前的高效攪拌槽。兩段分級旋流器的給礦皆由鑫海耐磨膠泵完成。

選別階段

采用鉛浮選（兩粗一掃四精）+鋅浮選（兩粗兩掃四精）工藝流程。礦漿在充分藥劑化后進入鉛浮選系統。鉛浮選采用兩次粗選一次掃選四次精選的工藝流程,粗選I、II掃均選用SF-4浮選機，精選I、II選用SF-2浮選機，精選III、IV選用SF-2浮選機。

鉛精礦由渣漿泵打至高效化改造濃縮機，選鉛尾礦由立式礦漿泵打至陶瓷過濾機進行階段脫水，濾液由清水泵打至φ10m的鉛浮選供水池，濾餅則進入高效攪拌槽內調漿藥化,接著進入下一個高效攪拌槽進一步藥劑化，然后進入鋅浮選系統。

鋅浮選采用兩次粗選兩次掃選四次精選的工藝流程，其中粗選I、 II用、掃選I均選用SF-4浮選機，掃選II選用SF-4浮選機，精選I選用SF-2.8浮選機，精選II、III選用SF-2.8浮選機，精選IV選用 SF-2.8浮選機。

鋅精礦由鑫海耐磨膠泵打至高效化改造濃縮機，選鋅尾礦由鑫海耐磨膠泵打至高效化改造濃密機。

精/尾礦脫水階段

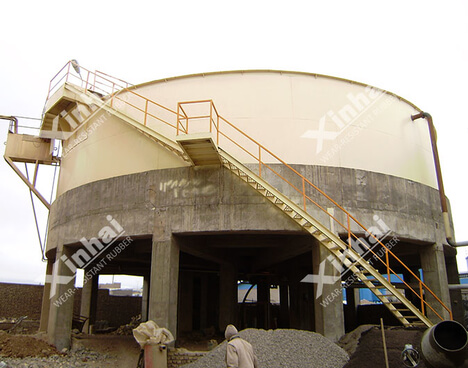

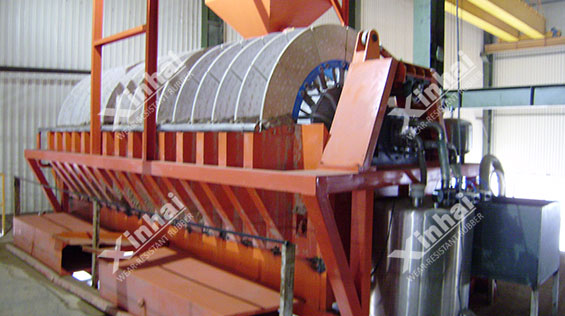

精礦脫水：鉛、鋅精礦采用機械脫水的方式脫水。鉛精礦經高效化改造濃縮機濃縮后自流進入盤式過濾機進行過濾，濾并由一條NO.5皮帶運輸機運至鉛精礦堆場，濾液打至高效化改造濃縮機。鋅精礦經高效化改造濃縮機濃密后自流進入盤式過濾機進行過濾，濾并由一條NO.5皮帶運輸機運至鋅精礦堆場，濾液打至高效化改造濃縮機。

尾礦脫水：采用機械脫水的方式脫水。尾礦經高效化改造濃縮機濃縮后自流進入盤式過濾機進行過濾，濾并由兩條NO.5皮帶運輸機運至尾礦堆場，濾液由40PV-SP打至高效化改造濃縮機。濃縮機溢流全部匯集至溢流水沉淀池，經沉淀澄清后由清水泵打至鋅浮選供水池。
