首頁> 產品中心> 給礦設備> 板式給料機

PRODUCT

板式給料機

【產品簡介】：一款用于短距離輸送的給料機設備。

【處理能力】：15~400m3/h

【應用范圍】：廣泛用于大型選礦廠破碎分級車間及水泥。建材等部門，作為料倉向初級破碎機連續和均勻給料之用，也可用于短距離輸送粒度與比重較大的物料，運輸等機械可均勻連續給料，可水平安裝，也可傾斜安裝，其向上傾角為20°。

【產品改進】：可分為重型板式給料機、中型板式給料機、輕型板式給料機三種，可根據用戶需求，配備合理的板式給料機設備。

在線留言獲取報價

優勢特點工作原理技術參數成功案例相關產品

優勢特點

可水平安裝，也可傾斜安裝，傾角≤12°；

為避免物料直接打擊到給料機上，要求料倉不出現卸空狀態；

給料粒度上限可達到1000mm。

工作原理

板式給料機流程圖

給料機的工作主要是將電機的動力經過減速器，使偏心機構的連桿作往復運動，并使棘爪推動棘輪帶動主動鏈輪旋轉，從而托動鏈板作間歇移動，以達到輸送物料的目的。

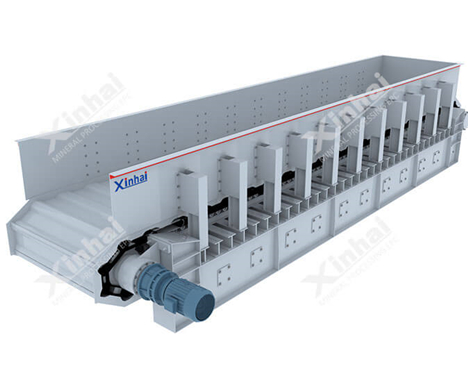

重型板式給料機：適用于短距離輸送給料粒度1000mm以下的塊狀物料。

中型板式給料機：適用于短距離輸送給料粒度400mm以下的塊狀物料，運輸松散密度小于2400kg/m3，塊重小于500kg，溫度400℃以下的物料。

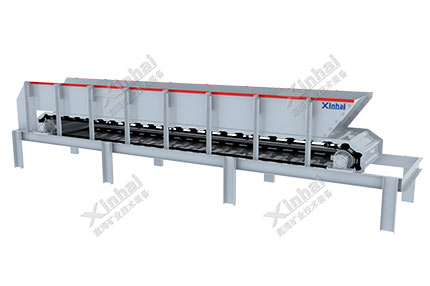

輕型板式給料機：適用于短距離輸送給料粒度160mm以下的塊狀物料，運輸松散密度小于1200kg/m3，塊重小于140kg，溫度350℃以下的物料。

技術參數

重型板式給料機

型號	鏈板			給料粒度	生產能力(m³/h)	電動機		外形尺寸(長×寬×高)(mm)	重量
型號	寬度	鏈輪中心距	速度(m/s)	給料粒度	生產能力(m³/h)	型號	功率(KW)	外形尺寸(長×寬×高)(mm)	重量
GBZ120-4.5	1200	4500	0.05	≤500	100	Y160L-4	15	6983×5228×2080	31279
GBZ120-5	1200	5000	0.05	≤500	100	Y160L-4	15	7593×5228×2080	33427
GBZ120-5.6	1200	5600	0.05	≤500	100	Y160L-4	15	8183×5228×2080	34321
GBZ120-6	1200	6000	0.05	≤500	100	Y160L-4	15	8638×5228×2080	35900
GBZ120-8	1200	8000	0.05	≤500	100	Y180L-4	22	10533×5293×2080	41342
GBZ120-8.7	1200	8700	0.05	≤500	100	Y180L-4	22	11383×5293×2080	43164
GBZ120 10	1200	10000	0.05	≤500	100	Y180L-4	22	12583×5293×2080	46962
GBZ120-12	1200	12000	0.05	≤500	100	Y180L-4	22	14653×5293×2080	51844
GBZ120-15	1200	15000	0.05	≤500	100	Y200L-4	30	17658×5518×2080	62157
GBZ150-4	1500	4000	0.05	≤ 600	150	Y160L-4	15	6613×5528×2080	33197
GBZ150-6	1500	6000	0.05	≤ 600	150	Y180L-4	22	8638×5593×2080	39257
GBZ150-7	1500	7000	0.05	≤ 600	150	Y180L-4	22	9633×5593×2080	43352
GBZ150-8	1500	8000	0.05	≤ 600	150	Y180L-4	22	10533×5593×2080	45962
GBZ150-9	1500	9000	0.05	≤ 600	150	Y200L-4	30	11683×5668×2080	50522
GBZ150-12	1500	12000	0.05	≤ 600	150	Y225M-4	45	14653×5888×2080	59915
GBZ180-6	1800	6000	0.05	≤800	240	Y225M-4	45	8651×6463×2080	46840
GBZ180-8	1800	8000	0.05	≤800	240	Y225M-4	45	10533×6188×2080	51360
GBZ180-9.5	1800	9500	0.05	≤800	240	Y225M-4	45	12033×6183×2080	57397
GBZ180-10	1800	10000	0.05	≤800	240	Y225M-4	45	12593×6188×2080	59632
GBZ180-12	1800	12000	0.05	≤800	240	Y225M-4	45	14653×6363.5×2080	66029
GBZ240-4	2400	4000	0.05	≤1000	400	Y200L-4	30	6613×6718×2080	44780
GBZ240-5	2400	5000	0.05	≤1000	400	Y200L-4	30	7533×6718×2080	50737
GBZ240-5.6	2400	5600	0.05	≤1000	400	Y200L-4	30	8133×6718×2080	52447
GBZ240-10	2400	10000	0.05	≤1000	400	Y225M-4	45	12593×6718×2080	76373
GBZ240-12	2400	12000	0.05	≤1000	400	Y225M-4	45	14653×6718×2080	85331

中型板式給料機

型號	鏈板			給料粒度	生產能力(m³/h)	電動機		外形尺寸(長×寬×高)(mm)	重量
型號	寬度	鏈輪中心距	速度(m/s)	給料粒度	生產能力(m³/h)	型號	功率(KW)	外形尺寸(長×寬×高)(mm)	重量
GBH80-2.2	800	2200	0.01-0.053	≤300	15-91	Y123M-4	7.5	3840x2850x1185	3722
GBH80-3	800	3000	0.01-0.053	≤300	15-91	xWED106-385-4	4	4868x2705x1060	4014
GBH80-4	800	4000	0.01-0.053	≤300	15-91	Y123M-4	7.5	5640x2986x1185	5087
GBH80-5.8	800	5800	0.18	≤300	15-91	xWED7.5-8215A-213	7.5	7760x2823.5x1321	6526.7
GBH100-1.6	1000	1600	≤0.15	≤350	22~131	Y160M-6	7.5	3240x3026x1235	3561
GBH100-3	1000	3000	≤0.15	≤350	22~131	Y160M-6	7.5	4640x3114x1235	4548
GBH100-4	1000	4000	0.01-0.053	≤350	22-131	xWED106-385-4	4	5648x2890x1160	5086
GBH120-1.8	1200	1800	≤0.15	300-400	35-217	Y160M-6	7.5	3440x3314x1235	3965
GBH120-2.2	1200	2200	≤0.15	300-400	35-217	Y160M-6	7.5	3840x3314x1285	4238
GBH120-2.6	1200	2600	≤0.15	300-400	35-217	Y160M-6	7.5	4240x3314x1285	4572
GBH120-3	1200	3000	≤0.15	300-400	35-217	xWED7.5-8215A-213	7.5	4960x3150x1434	5075(不含減速機)
GBH120-4	1200	4000	≤0.15	300-400	35-217	Y160M-6	7.5	5640 x 3402.5x1285	6100
GBH120-4.5	1200	4500	≤0.15	300-400	35-217	xWED7.5-8215A-213	7.5	6460x3150x1434	6350.6(不含減速機)
GBH120-6	1200	6000	≤0.15	300-400	35-217	xWED11-8225B-213	11	7960x3242x1434	8210

輕型板式給料機

型號	鏈板			給料粒度	生產能力(m³/h)	電動機		外形尺寸(長×寬×高)(mm)	重量
型號	寬度	鏈輪中心距	速度(m/s)	給料粒度	生產能力(m³/h)	型號	功率(KW)	外形尺寸(長×寬×高)(mm)	重量
GBQ50-6	500	6000	0.16	160	60	Y160M-6	7.5	7476x2745x980	3894
08050-9.5	500	9500	0.16	160	60	Y160M-6	7.5	10976x2720x980	5048
08050-12	500	12000	0.1	160	41	Y160M-6	7.5	14276x2790x980	6103
08050-14	500	14000	0.16	160	60	Y160L-6	11	15476x2826x980	7315
GBQ80-6	800	6000	0.16	160	107	Y160M-6	7.5	7476x3045x980	4274
60080-10	800	10000	0.16	160	107	Y160M-6	7.5	11476x3045x980	5832
GBQ80-12	800	12000	0.16	160	107	Y160L-11	11	13476x3126x980	6556
