破碎篩分階段

采用兩段半一閉路破碎流程。原礦堆于原礦堆場，上礦至原礦倉，原礦倉底設槽式給料機，給礦至粗碎顎式破碎機進行粗碎，粗碎排礦經皮帶運輸機運至雙層圓振動篩進行篩分，上層篩篩上物料進入細碎型顎式破碎機進行中碎，中碎排礦和振動篩上層篩篩下經皮帶運輸機運至圓錐破碎機進行細碎，細碎排礦經皮帶運輸機運至圓振篩，構成閉路。振動篩下層篩篩下經皮帶輸送機運至粉礦倉儲存。經兩段半一閉路破碎后，破碎產品粒度為-15mm。

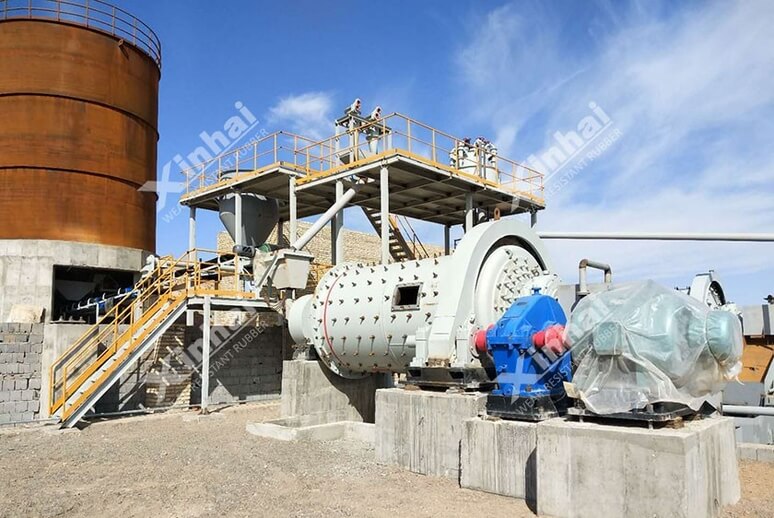

磨礦分級階段

處理氧化礦時，磨礦分級系統采用兩段磨礦閉路分級流程（磨礦細度在-200目85

選別階段

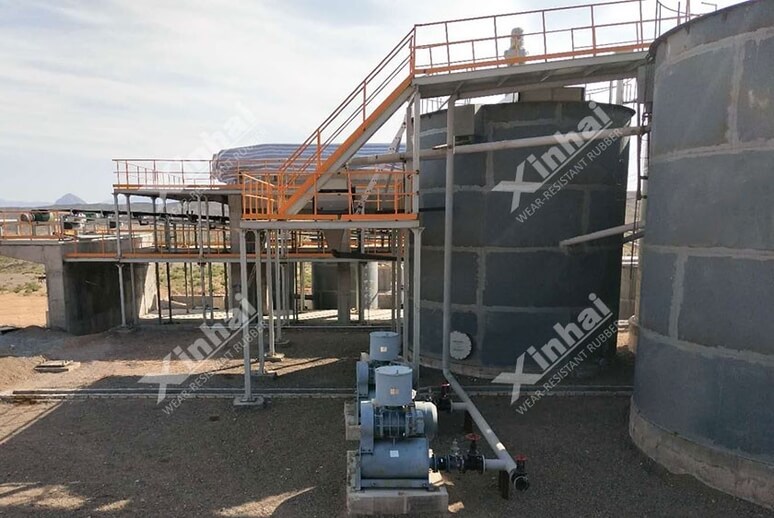

堿預處理系統：旋流器溢流經過除屑篩除屑后進入液壓中心傳動高效濃縮機進行濃縮，然后進入雙葉輪浸出攪拌槽進行堿預處理作業，預處理時間24小時。

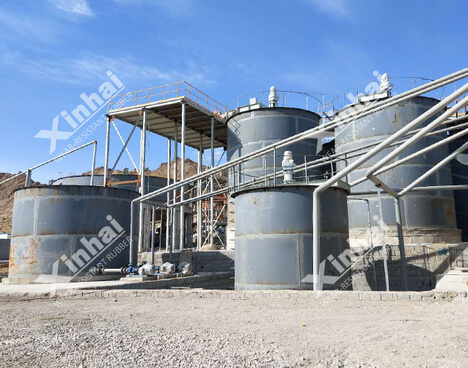

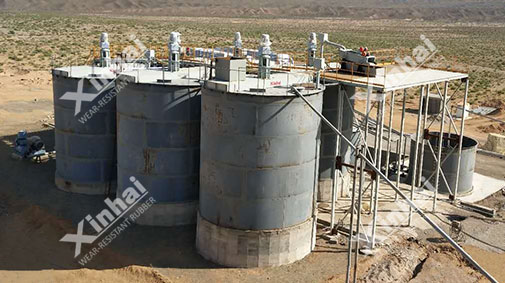

浸出洗滌系統：礦漿經渣漿泵輸送至雙葉輪浸出攪拌槽進行浸出作業，氧化礦浸出時間32小時，硫化礦浸出時間24小時。浸出完的礦漿進入高效攪拌槽調漿到16%的濃度，經渣漿泵輸送至液壓中心傳動高效濃縮機進行一段洗滌；底流進入高效攪拌槽調漿到16%的濃度，經渣漿泵輸送至液壓中心傳動高效濃縮機進行二段洗滌，二段洗滌濃密機底流進入尾礦脫水系統。濃縮機溢流為貴液。

鋅粉置換系統：堿預處理前濃縮機的溢流流入到貴液池后通過凈化-置換后可以得到金銀泥。貴液通過IH系列離心泵打入凈化壓濾機進行凈化，將貴液中的雜質凈化干凈，避免影響后面的置換反應。

凈化后的貴液打入脫氧塔進行脫氧。貴液中存在氧，金屬鋅會與氰化溶液中的水和氧反應，同時金銀可能被其氧化而反溶，為減少鋅的消耗及防止金銀的反溶，加鋅沉淀金銀之前應把溶液中氧除去。

除去氧后的貴液與鋅粉混合后一起打入置換壓濾機進行置換，置換后的貧液返回系統做調漿用，金銀泥進行冶煉，獲得金錠、銀錠。

尾礦干排階段

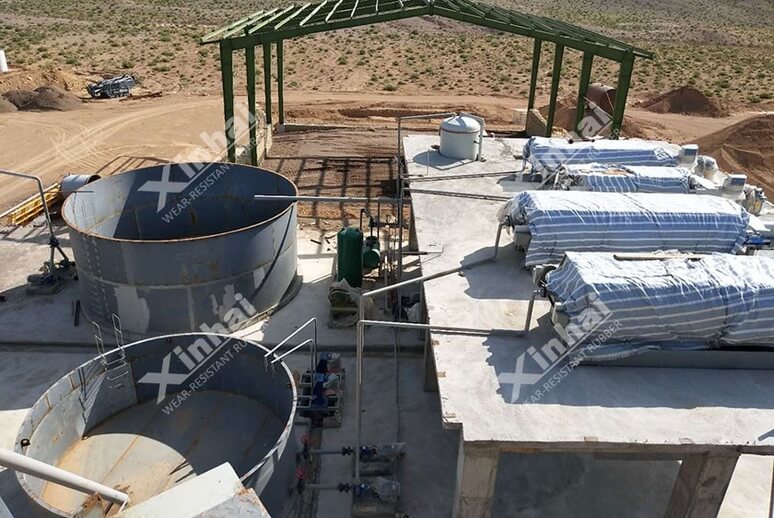

采用尾礦壓濾＋尾礦反沖洗兩部分作業。第三段洗滌濃縮機底流由渣漿泵打到尾礦緩沖槽進行緩存，在緩存的同時加入藥劑用來沉淀尾礦中的雜離子，緩沖后的礦漿由泵打入到壓濾機進行脫水作業。壓濾機的濾室與反洗液槽由泵進行連通構成循環，將壓濾后的尾礦進行反洗。反洗液為部分貧液，反洗液中加入漂白粉，來處理尾礦中的氰根離子，反洗后的貧液由泵打到中液池調節系統水量平衡。經壓濾機脫水后尾礦含水量≤18%。
