磨礦作業直接關系到選廠整體處理能力及經濟、技術指標。

磨礦設備在選廠基建投資和生產費用中占比也相當大。

節能、低耗、高效率始終是選廠磨礦作業的重中之重。

在設備制造與創新方面，鑫海礦裝擁有：兩大生產廠區、200多名選礦設備制造工人、配備自動焊接操作機、各型號立式車床、滾齒機等球磨機加工設備；專業的礦山機械設計專家團隊，專注球磨機設計研發20年，申請了多項專利，可對球磨機各方面進行量身定制，使之與工藝完美相結合、提高產率、降低能耗、延長設備穩定運轉時間。

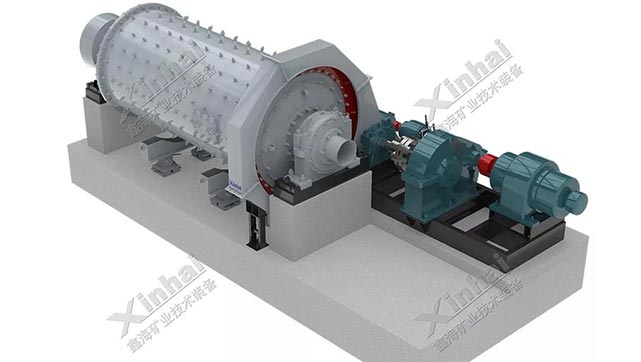

鑫海礦裝球磨機十大亮點

1、多種給料裝置選擇

鑫海礦裝為球磨機設計了鼓型給料器、聯合給料器、給料小車等三種給料裝置配置方式。

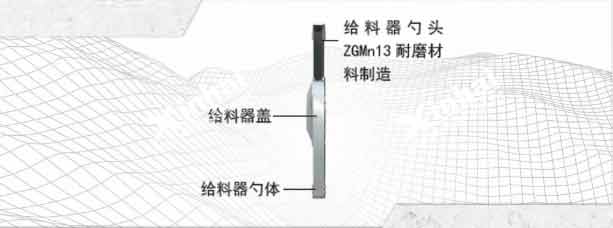

鼓式給料器

◆ 物料經螺旋板逐漸推送進入進料口，實現強制給料；

◆ 特殊設計的防吐料小錐有效地解決了物料跑冒漏問題；

◆ 適合與單螺旋分級機或旋流器配合使用，結構簡單、使用方便、無需維護。

聯合給料器

◆ 保持高位進料，不倒流溢出，減輕勞動強度，避免污染，提高效益；

◆ 適合跟雙螺旋分級機配套使用。

給料小車

◆ 小車可以在軌道上前后移動，給料彎管直接插入進料口中；

◆ 連接法蘭與給料裝置，（料倉或給料機）連接；

◆ 結構簡單，維修方便，此裝置適用32以上大型球磨機。

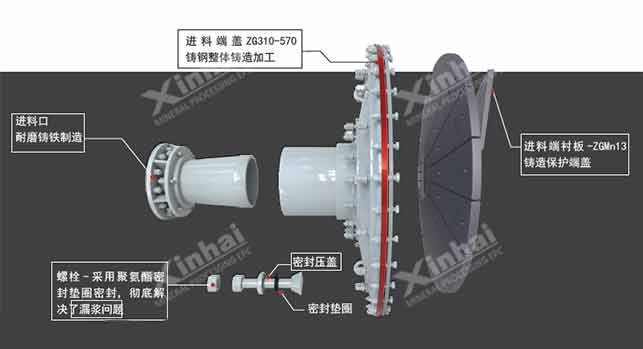

2、進料部多種配置延長使用壽命

3、筒體埋弧自動焊接、內裝襯板保護筒體

筒體

◆ 厚鋼板焊接而成；

◆ 埋弧自動焊接，質量好，外表美觀；

◆ 兩端法蘭盤，與鑄鋼進（出）料端蓋聯接。

襯板

筒體內安裝，保護筒體內壁并控制鋼球在筒體內的運動。

◆ 高錳鋼（ZGMn13）：消失模鑄造而成，安裝速度快、精度高；

◆ 高鉻鑄鐵襯板：鉻的質量分?jǐn)?shù)大于11％，鉻、碳含量的比值超過4.5；

◆ 橡膠襯板：采用鋼膜，硫化而成——丁苯或天然橡膠，阿克隆磨耗0.14Cm3/1.6km。

4、大小齒輪噴霧潤滑系統

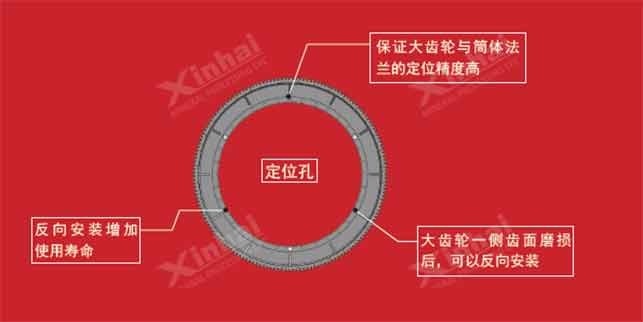

大小齒輪

◆ 大齒輪采用對開齒輪，材料為ZG310-570鑄造；

◆ 小齒輪是45#鋼整體鍛造，齒部高頻淬火，制造精度高傳動平穩.噪聲小，使用壽命長。

噴霧潤滑系統

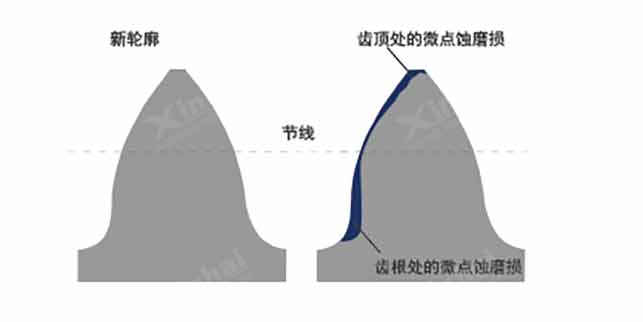

◆ 磨機齒輪破壞和失效主要表現是磨損、膠合和點蝕，其主要原因是潤滑不良造成的，因此建議配置大小齒輪噴霧潤滑系統（27以上球磨機需配置）；

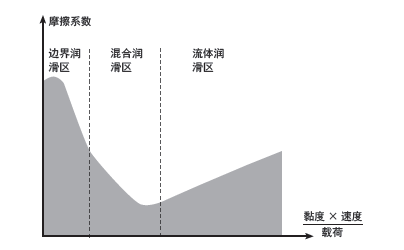

◆ 專門為大小齒輪設計的潤滑裝置；用壓縮空氣將干油或稀油霧化噴射到承載齒面上形成細致而均勻的干油層，大大減小了摩擦力，達到節能的效果，見上圖，當形成油膜時，處于液體摩擦區，摩擦力變??；

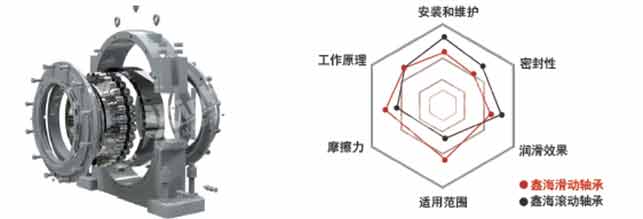

5、滾動軸承替代滑動軸承

◆ 軸承采用國產品牌的雙列t調心滾子軸承替代滑動軸承，軸承采用迷宮式密封滾動軸承呈線性接觸，摩擦力遠遠小于面面接觸的滑動軸承；

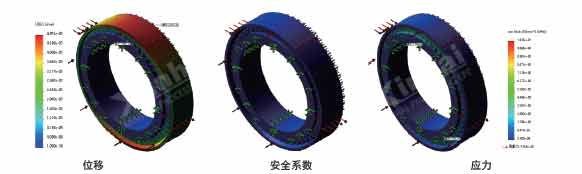

◆ 對每種型號球磨機所配的軸承，會對其應力、合位移、變形形狀及安全系數進行模擬分析后，確定軸承的型號是否符合該規格球磨機的要求。

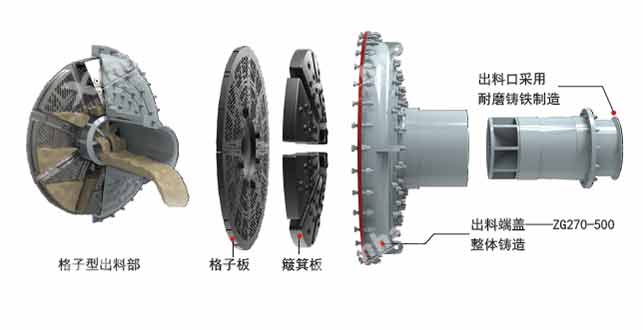

6、多種出料選擇

格子型出料

◆ 為格子型球磨機特有，起到強制排礦作用，適合于粗磨作業或一段磨礦作業。

溢流型出料

◆ 溢流球磨機出料部端蓋與襯板與進料端相同；

◆ 出料口采用耐磨鑄鐵制造；

◆ 雙頭反推螺旋；

1. 將粗顆粒及破碎鋼球反推進磨機筒體內；

2. 保證出料粒度達到工藝要求；

3. 適合于細磨作業或二段磨礦作業。

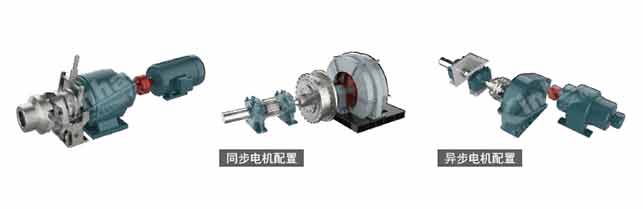

7、帶慢速傳動系統裝置的傳動系統

磨機傳動部（異步電機傳動）

◆ 異步電機傳動適配與400kw以下，電機采用高啟動轉矩的鼠籠式或繞線式異步電機。

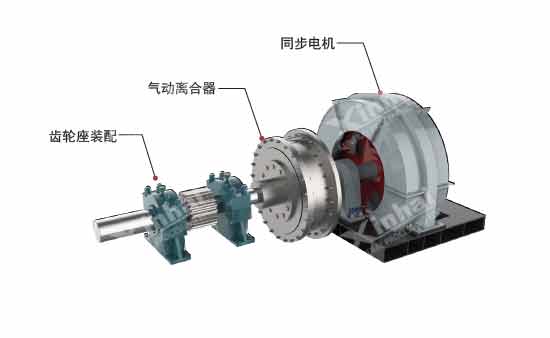

同步電機傳動部

◆ 同步電機傳動適配與400kw以上球磨機，采用專用的TDMK型低轉速同步電機，通過氣動離合器與小齒輪軸連接，實現單級減速傳動，驅動筒體轉動；

◆ 氣動離合器，可實現電動機- 主機分段啟動(“軟啟動”)，改善啟動條件，并起到超負荷保護作用。

慢傳系統

◆ 慢速傳動系統可為球磨機進行檢修及更換襯板等工作提供便利；球磨機停機超過4小時，因筒體內物料板結，啟動困難，在啟動主電機前用慢速驅動盤車，使物料松散利于主機啟動。

8、變頻控制柜

頻敏電阻柜、變頻柜

◆ 電機直接啟動時軸的輸出扭矩及定子流量變化。

◆ 采用繞線電機時頻敏啟動柜或者液阻啟動柜，實現降壓?jiǎn)?dòng)，減小對電網的沖擊，啟動時電機的電流和轉矩變化。

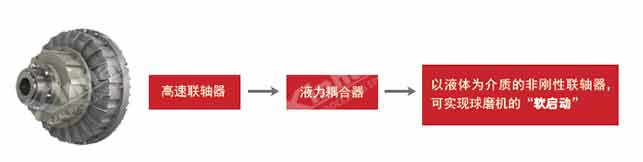

主要優勢：1. 電力上通過電阻柜來降低啟動時對電網的沖擊；2. 機械上通過液力耦合器或者氣動離合器來保護電機。

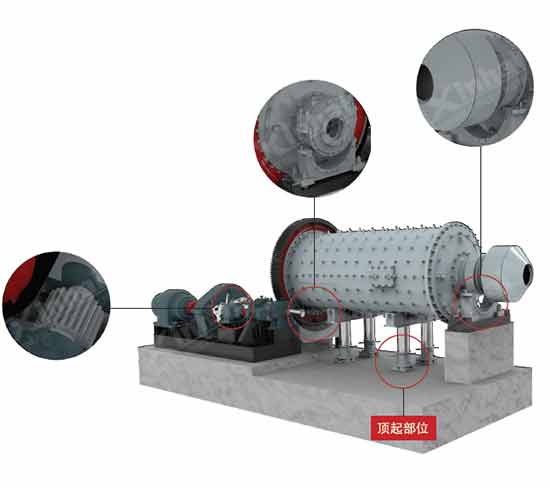

9、液壓頂起裝置

◆ 頂起部位：筒體，進料口，出料口，方便對磨機軸承部的維修保養操作簡單方便快捷，運行成本低；

◆ 液壓頂起裝置主要由液壓千斤頂和液壓站系統等組成；磨機維修時操縱液壓站手柄可使液壓千斤頂上下升降。

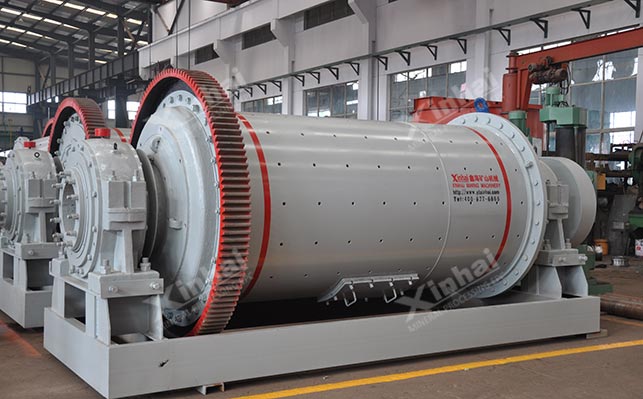

10、配備整體機架

◆ 方法一：對于中小型球磨機，鑫海礦裝采用整體機架磨機，整個磨機安裝在一個整體焊接機架上，設備可在工廠內安裝調試，到現場后只需放至預先打好的基礎上，找好水平并安裝牢固即可，大大減輕了安裝的工程量，縮短了工期，同時也方便設備的長途運輸。

◆ 方法二：非整體機架式安裝適用于大型磨機的安裝。

選廠設備是實現選廠技術、經濟指標的關鍵。未來，鑫海礦裝亦將堅持技術創新與設備品質同行，以強大的技術實力為核心競爭力，以?xún)?yōu)質的選礦設備為品質保障，竭力為全球各大礦山量身定制合理的工藝流程，打造效益理想的選廠落地方案和選廠設備！
