首頁> 工程現場> 黃砂坪鉛鋅礦選礦廠

黃砂坪鉛鋅礦選礦廠

2016-08-31 來源：鑫海礦裝 (16848次瀏覽)

溫馨提示: 如果你想了解更多信息（如產品價格、參數、規格及處理能力等），請聯系鑫?？头?。

黃砂坪鉛鋅礦選礦廠于1963年由長沙有色冶金設計研究院設計，1937年投產，設計規模為1000t/d,1978年擴建至1500t/d。

一、礦石性質

該鉛鋅礦選礦廠處理的礦石屬于碳酸鹽巖石中裂隙充填交代礦床。鉛鋅礦物種類復雜，金屬礦物主要有方鉛礦、閃鋅礦、黃銅礦、黃鐵礦，其次為少量白鐵礦、砷黃鐵礦、磁黃鐵礦、黝錫礦，另外還伴生有輝鉍礦、輝鉬礦、輝銀礦及稀散元素鎵、銦、鍺、鎘等。脈石礦物主要為方解石、石英，其次為白云石、絹云母、綠泥石和螢石等。礦床中方鉛礦的金屬量由上而下逐漸減少，閃鋅礦逐漸增多。鉛鋅礦絕大部分為原生礦，僅南部礦區上部有少量氧化礦。礦石構造比較復雜，有致密塊、浸染狀、角礫狀、細脈狀和條帶狀等，其中以致密狀為主。

二、工藝流程

三段一閉路碎礦，給礦粒度 500mm，最終破碎產品粒度小于18mm。—段磨礦，分新老兩個系列。其主要區別：

1、磨礦粒度：老系列為小于0.074mm65%，新系列為小于0.074mm60%。砬碎篩分及磨礦分級工藝流程見下圖。


2、流程結構：等可浮浮選流程老系列為一次粗選。新系列為兩次粗選。

3、藥劑制度：新系列所用藥劑比老系列均有所增加，如2號油、硫氮九號和硫酸鋅約增加1.3倍。

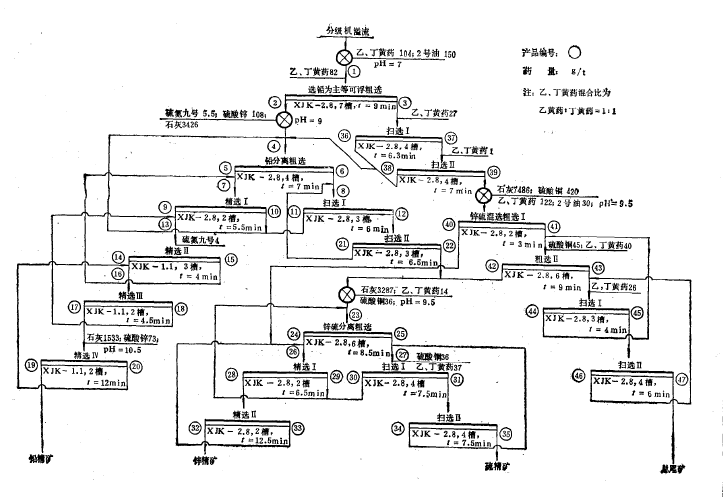

選別流程采用鉛、鋅等可浮-鉛、鋅分離-鋅、硫棍合浮選-鋅、硫分離。浮選工藝流程見下圖。


精礦為二段脫水，最終精礦水分：鉛、鋅為 10?12%，硫?yàn)?4%。 1985年選礦廠電耗33.5kWh/t,其中破碎篩分3.2 kWh/t，磨礦8.8 kWh/t，浮選9.5 kWh/t，精礦脫水7.0 kWh/t,供水5.0 kWh/t.該廠根據礦石的特性，采用等可浮工藝流程，提高了鉛精礦品級，而且生產指標穩定。從1980? 1985年間，鉛精礦品位一直為71?72%，回收率為89?91%，鋅精礦品位為44?44,5%，回收率為 92?93%。精礦脫水逐步采用了高效噴射泵代替水環式真空泵，兩者比較濾餅水分雖無明顯差別，但噴射泵可減少電耗40%，相當每噸精礦節電2.8 kWh/t。為我國鉛鋅礦選礦廠電耗較低的選廠之一。選礦廠主要設備見下表。

主要設備

序號	設 備名稱及規格	單位	數量	備注
1	600×900顎式破碎機	臺	1
2	Φ1750標準圓錐破碎機	臺	1
3	Φ1200短頭圓錐破碎機	臺	2
4	Φ1500×3000單層振動篩	臺	2
5	Φ2700×3600格子型球磨機	臺	2
6	Φ2100×2200格子型球磨機	臺	2
7	Φ2000雙螺旋分級機	臺	2
8	Φ2000單螺旋分級機	臺	1
9	XTK-2.8浮選機	槽	60	老系統用
10	浮選XTK-1.1機	槽	9	同上
11	XJK-2.8浮選機	槽	50	新系統用
12	XJK-1.1浮選機	槽	6	同上
13	Φ12m中心傳動濃縮機	臺	1
14	Φ18m周邊傳動濃縮機	臺	1
15	Φ2410周邊傳動濃縮機	臺	1
16	PZG27-1.8/6型圓盤過濾機	臺	2
17	PZG34-2.5/4型圓盤過濾機	臺	1
18	20m²折帶式真空過濾機	臺	3
