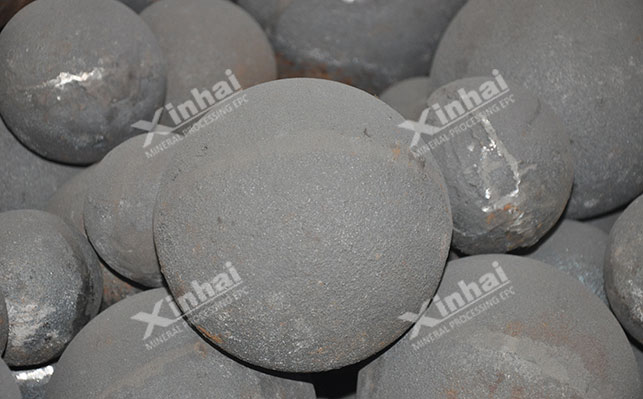

球磨機(jī)鋼球是球磨機(jī)設(shè)備研磨物料的介質(zhì)。在工作過(guò)程中，球磨機(jī)鋼球會(huì)直接影響磨礦效率甚至整個(gè)選礦廠的工作效率和產(chǎn)品質(zhì)量。下面，我們將分別從球磨機(jī)鋼球規(guī)格與數(shù)量、材質(zhì)、配比、級(jí)配幾個(gè)方面詳細(xì)介紹球磨機(jī)鋼球，幫助大家正確選擇、添加鋼球，從而提升球磨機(jī)的磨礦效率。

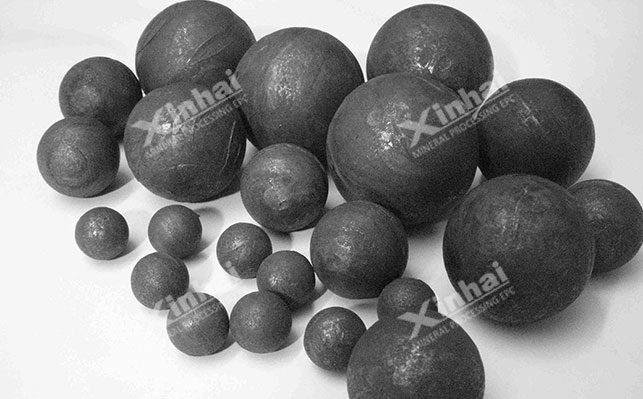

一、球磨機(jī)鋼球規(guī)格及數(shù)量

通常，球磨機(jī)鋼球直徑在Φ20mm-Φ125mm之間。其中，小鋼球一般為Φ40mm和Φ60mm，中鋼球一般為Φ80mm，大鋼球則為Φ100mm或Φ120mm。超大型球磨機(jī)鋼球直徑多為Φ130mm-Φ150mm等。

理論上，當(dāng)球磨機(jī)筒體內(nèi)鋼球填充量為40％時(shí)，球磨機(jī)可獲得理想產(chǎn)量。但在實(shí)際生產(chǎn)中，球磨機(jī)筒體內(nèi)鋼球填充率大多在35％左右，即保持筒內(nèi)鋼球體積略低于球磨機(jī)的水平中心線。

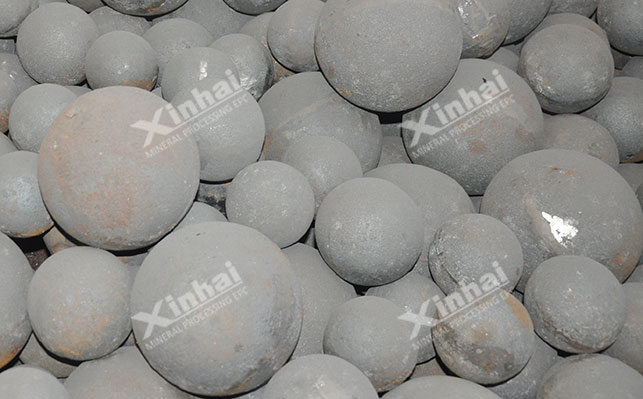

二、球磨機(jī)鋼球材質(zhì)

作為磨礦作業(yè)中的“消耗品”，球磨機(jī)鋼球因材質(zhì)的不同，其磨損程度自然也不同。目前，市面上主流的球磨機(jī)鋼球主要包括鑄造鋼球和鍛造鋼球。

1、鑄造鋼球

鑄造鋼球主要有低鉻鑄球、中鉻鑄球和高鉻鑄球，其硬度、沖擊值、破碎率與鋼的金相組織相關(guān)。含鉻量越大，球磨機(jī)鋼球耐磨性能越好。

2、鍛造鋼球

主要有低碳合金鋼球、中碳合金鋼球、高錳鋼球、稀土鉻鉬合金鋼球，其沖擊韌性較大，不易變形，但破碎率低。

總體上來(lái)說(shuō)，鑄造鋼球適合干磨作業(yè)，鍛造鋼球適合濕磨作業(yè)。

三、球磨機(jī)鋼球配比

不同尺寸的球磨機(jī)鋼球，其占比也有所不同。在球磨機(jī)初次啟用時(shí)，需大、中、小三種球進(jìn)行配比，且初次添加球磨機(jī)鋼球需按照球磨機(jī)廠家給出的球磨機(jī)裝球量上限的80%進(jìn)行添加，其原因在于安裝球磨機(jī)后，球磨機(jī)大小齒輪需要嚙合，處理量逐漸加大，待正常連續(xù)運(yùn)行兩三天后檢查大小齒輪嚙合情況，若一切正常便可打開球磨機(jī)入孔蓋第二次添加余下的20%鋼球。

通常，小鋼球只是作為初次加球配用。當(dāng)球磨機(jī)正常運(yùn)行時(shí)，鋼球與鋼球、鋼球與礦石、鋼球與球磨機(jī)襯板之間會(huì)產(chǎn)生合理磨擦，使得磨耗增大，大鋼球磨小、中鋼球磨為小鋼球，因此在正常情況下無(wú)需再添加小鋼球。但若有用礦物粒度未實(shí)現(xiàn)單體解離，磨礦機(jī)細(xì)度達(dá)不到選別要求（尤其是浮選選別要求）時(shí)，可添加適量小鋼球。

此外，球磨機(jī)鋼球在運(yùn)轉(zhuǎn)過(guò)程中不斷磨損，球磨機(jī)操作人員必須進(jìn)行定期合理補(bǔ)球，低償磨損，保持球荷充填率和合理配比。

四、球磨機(jī)鋼球級(jí)配

確定球磨機(jī)鋼球級(jí)配方案通常從初倉(cāng)開始（即粗碎倉(cāng)）。對(duì)多倉(cāng)球磨機(jī)而言，初倉(cāng)的鋼球級(jí)配很重要。按照一般交叉級(jí)配的原則，即上一倉(cāng)的下限球徑?jīng)Q定下一倉(cāng)的上限球徑，依此類推。由此可知，初倉(cāng)的球磨機(jī)鋼球級(jí)配實(shí)際上主導(dǎo)了其他各倉(cāng)的鋼球級(jí)配。

目前，球磨機(jī)初倉(cāng)常見的鋼球級(jí)配方法有兩種：一是應(yīng)用廣泛的多級(jí)級(jí)配法，二是二級(jí)級(jí)配法。

1、多級(jí)級(jí)配法

多級(jí)級(jí)配法是一種傳統(tǒng)的鋼球級(jí)配方法，常選用4-5種不同規(guī)格的球磨機(jī)鋼球進(jìn)行級(jí)配，具體步驟如下：

◆ 根據(jù)入磨物料粒度上限來(lái)確定球徑上限，根據(jù)入磨物料平均粒度來(lái)確定平均球徑。

◆ 入磨物料粒度變化大，宜選多種規(guī)格級(jí)配，反之可少選幾種。

◆ 按照研磨體“兩頭小、中間大”的配比原則及物料粒度分布特征，設(shè)定出每種規(guī)格鋼球的組成比例。

◆ 計(jì)算配球后混合鋼球平均球徑，并與原先鋼球平均球徑相比較，按照鋼球大小比例添加鋼球。若兩者偏差較大，則需要新設(shè)定各種鋼球的組成比例，重新配球，直至兩者偏差較小為止。

2、二級(jí)級(jí)配法

二級(jí)級(jí)配法指只選用兩種直徑相差較大的球磨機(jī)鋼球進(jìn)行級(jí)配。大鋼球直徑取決于入磨物料的粒度，小鋼球的直徑則取決于大鋼球間空隙的大小。

通常，小鋼球直徑應(yīng)為大鋼球直徑的13%-33%，一般小鋼球占大鋼球質(zhì)量的3%-5%，且原則上應(yīng)保證小鋼球的摻入量不影響大鋼球的填充率。

以上便是球磨機(jī)鋼球涉及的主要幾大方面：球磨機(jī)鋼球規(guī)格及數(shù)量、材質(zhì)、配比及級(jí)配。對(duì)于選礦廠而言，球磨機(jī)鋼球的選擇和使用牽涉到許多技術(shù)性問(wèn)題，建議各礦主認(rèn)真分析自己的實(shí)際情況，通過(guò)咨詢專業(yè)的球磨機(jī)廠家來(lái)確定適合自己的球磨機(jī)鋼球，避免不必要的經(jīng)濟(jì)損失。
