濕式節能格子型球磨機是在格子球磨機的基礎上進行創新的新型球磨機設備。該球磨機屬于低水平強制排礦的設備，筒體內儲存礦漿少，能及時排除合格物料。工作過程中，濕式格子球磨機內的物料在給礦端的壓力下向著排礦端運動，在排礦端的格子板上設有梯形排礦孔，達到磨礦細度的物料可通過排礦口進入格子板后邊的扇形室，在扇形室隨筒體轉動過程中礦漿被提升到高處，然后沿壁流入排料中空軸頸而排出。

濕式節能格子型球磨機筒體直徑上下限為1200~3600mm范圍內，筒體寬度上下限范圍在1200~4500mm范圍內，處理能力范圍在0.17~180t/h之間，入料粒度范圍小于25mm，出料粒度小于0.074mm，相對濕式溢流球磨機，格子型的出料粒度較粗，多在一段磨礦作業中應用（或做粗磨設備使用）。

濕式節能格子型球磨機結構特點

格子型球磨機的結構包括筒體、給料端部、排料端部、傳動系統、潤滑系統等。

球磨機筒體：

筒體由18~36mm厚的鋼板卷成一個空心圓柱體，筒體的兩端焊有法蘭盤，端蓋用螺栓連接在法蘭盤上。襯板由螺栓固定在筒體內部。

球磨機給料端：

給料端由端蓋、中空軸頸及給料器等組成。端蓋內鋪有扇形襯板，端蓋外焊中空軸頸，中空軸內鑲有帶螺旋葉片的軸頸內套，起到保護軸頸和推進物料的作用。給料器固定在中空軸頸端部，給料通過給料器（聯合給料器、鼓式給料器、給料小測）給入筒體內。

球磨機排料端：

排料端由格子板、端蓋、排料中空軸頸等組成。端蓋和筒體之間設有格子板，以阻隔粗粒和鋼球用，細粒物料則從格子板上孔隙排出。

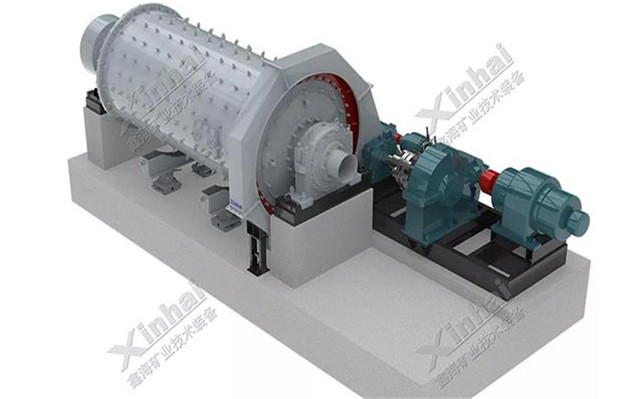

球磨機傳動系統：

傳動系統采用帶慢速傳動，球磨機開啟時，啟動慢速傳動電機，嚙合爪型聯軸器通過減速機及齒輪減速，筒體可獲得0.1轉/分的轉速，此時可對球磨機進行檢修及更換襯板等工作。

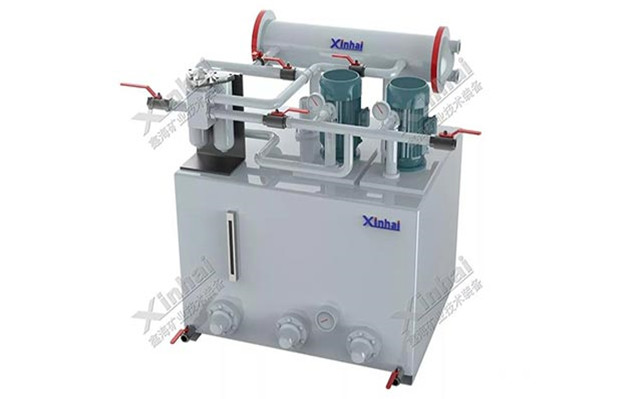

球磨機潤滑系統：

鑫海礦裝濕式格子型球磨機的潤滑系統采用的是可視化的噴霧潤滑系統，干油霧化器周期性的噴射定量的潤滑脂到齒輪工作表面，以實現潤滑，減小齒輪磨損，可視化的PLC控制，可維修基本參數，控制每次噴油量并顯示工作過程。

濕式節能格子型球磨機特點

1、格子板強制排礦，排礦效率高

該球磨機的排礦端有一格子板，格子板上面有許多小孔，便于排出礦漿。格子板靠近排礦端的一側，安裝有礦提升裝置，這是一種放射狀的棱條，棱條將格子板和端蓋之間分成若干個通向中空軸頸的扇形室。當磨機旋轉時，放射狀棱條起著提升礦漿的作用，將由格子板上小孔排出的礦漿提升到排礦中空軸頸，通過中空軸頸再從磨礦機排出去，因此可強迫排礦，生產能力較高。

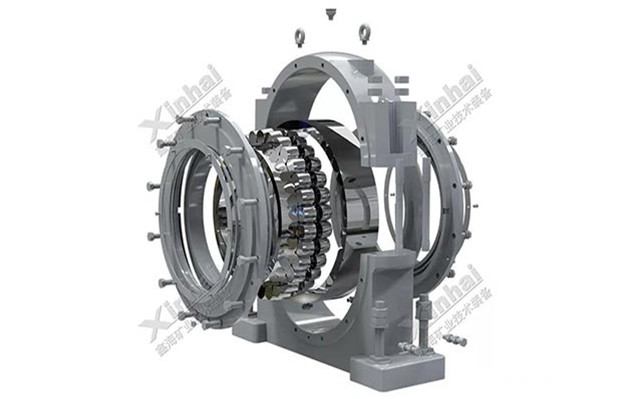

2、全新雙列調心滾子軸承，功耗低

鑫海礦裝球磨機采用雙列圓柱滾動軸承替代滑動軸承，滾動軸承呈線性接觸，摩擦力遠遠小于面面接觸的滑動軸承，所消耗的功率、安裝要求也要低于滑動軸承。與此同時，滾動軸承潤滑要求低，供油不需壓力，僅用油杯間斷便可滿足要求使球磨機正常運轉。

3、排礦速度快，降低過粉碎

濕式節能格子型球磨機因格子板設置，使其排礦速度較快，能有效減少礦石果粉碎現象，同時能增加單位容積產量，相比溢流型球磨機產量更高。

上述主要介紹了濕式節能格子型球磨機的基礎內容、球磨機結構及特點相關內容，希望能幫助大家更了解濕式節能格子型球磨機。鑫海礦裝為用戶提供的球磨機設備，不僅型號種類多，主要是可根據用戶需求及礦石性質為其定制適合的球磨機設備。
