選礦球磨機是將有用礦物與脈石礦物分離的必要階段，經過分離后，進入選別階段。目前，選礦廠應用較廣的球磨機是溢流型球磨機和格子型球磨機，這兩種球磨機的工作原理是在離心力、摩擦力的作用下，鋼球按一定線速度拋落，通過撞擊、附加壓碎、磨削的作用將礦石磨成粉狀，然后利用水的沖擊力將物料輸送出去。

為了保證球磨機的正常生產，除了應選擇高質量的球磨機外，球磨機的正確安裝也非常重要，因此，選礦球磨機在進行安裝調試時，應有專業人員進行操作，并嚴格按照施工圖紙進行操作，以確保球磨機的安裝質量符合設計要求。

下面我們將著重講解選礦球磨機安裝調試的要點及注意事項，但在這之前，小編先系統為大家介紹下選礦球磨機的整體結構及結構部件的特點。

一、球磨機的結構部件特點

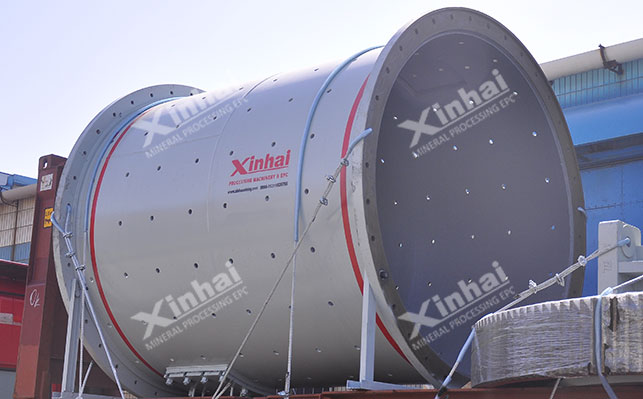

1、球磨機筒體部

選礦球磨機的筒體由鋼板制成，筒體襯板（內襯）采用耐磨損材料制成，襯板和筒體內壁之間用橡膠墊板進行隔離，起到貼近、緩沖的作用。為防止出現滲漏現象，要在筒體外部的螺母下方墊一層錐形墊圈和密封圈。

2、球磨機進出料口

選礦球磨機的進料口內部呈螺旋狀，具有強制進料功能，進料端蓋軸頸部寬度要比軸承襯的寬度大20mm左右，從而保證端蓋能適應熱脹冷縮引起的變形；球磨機出料口軸頸端面要根據軸承襯的寬度確定，出料口軸頸端是球磨機的固定端。

3、球磨機端蓋、中空軸

選礦球磨機的端蓋和中空軸是由合金鋼件和鑄鋼件制成的。一般大型球磨機的端蓋和中空軸會單獨制造，小型的球磨機的端蓋和中空軸會鑄在一起。

4、球磨機主軸承座

球磨機的主軸承座是密封結構，內部裝有120°搖桿式軸瓦，軸承襯和中空軸的角度為120°，在摩擦面上安裝巴士軸承合金，軸承座和軸承襯呈鼓形面接觸，可以自動調心，每個主軸承上裝有兩個鉑熱電偶，當溫度超過設定的上限后，會自動停機停止工作。

5、球磨機傳動部

球磨機的傳動部采用合金鋼材質制成的，根據開式傳動、連續工作、低速重載的特點，使用噴射潤滑裝置，利用電動泵提供動力，將高粘度、微粒的潤滑油定時定量的均勻噴射在粉磨表面，噴射的時間需要根據轉速和齒輪寬度確定。

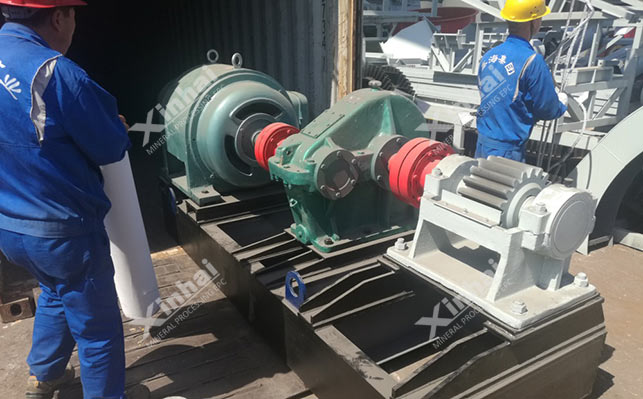

6、球磨機慢速裝置

球磨機的慢速裝置由電機、爪型離合器、行星擺線減速器、棘瓜棘輪等幾部分組成，在檢修或者更換構件時，可以降低球磨機簡體的轉動速度，慢速裝置和主電機是相互控制的，當啟動慢速裝置時，必須停止主電機運行。

7、球磨機氣動離合器

球磨機在啟動前，要先空載啟動同步電機，當達到同步轉速后，通過PLc控制氣動離合器運行，然后帶動球磨機滿負荷運行，從而實現主機、電力分段啟動。這種啟動方式的特點是實現了主電機無負荷啟動，加快了啟動速度，整個啟動過程十分平穩；當球磨機短暫停機時，能實現主電機不停機，從而為啟動控制設備的長時間運行提供了保障。

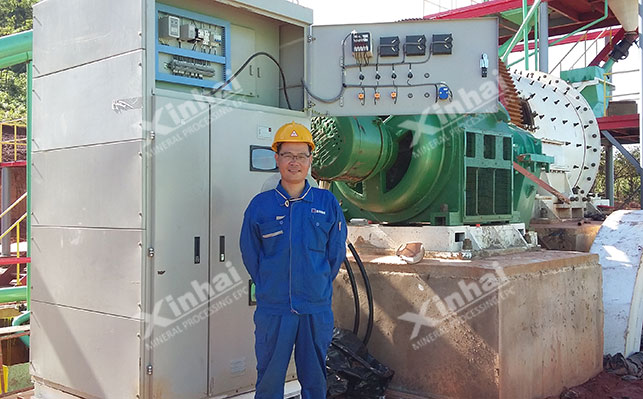

8、球磨機PLC及觸摸屏

PLC及觸摸屏能對軸溫、油溫、高壓泵站、低壓泵站、氣動離合器、噴射潤滑等構件進行相互連鎖控制，同時還能對簡單的故障進行自動調整，并發出警報，當發生嚴重的故障時，PLC會發出停機命令，防止故障擴大。

二、球磨機安裝調試要點

1、選礦球磨機出廠前，要使用防銹油品對球磨機進行防腐處理，防銹油品的有效期要在12個月；

2、在進行軸承安裝時，兩軸承座中心距要根據安裝圖紙?jiān)O(shè)定的尺寸進行安裝，如果進料口、出料口、筒體等組裝完成后，和安裝圖紙尺寸存在偏差后，要根據實際尺寸進行施工；

3、在安裝過程中，兩軸承座的相對標高允許差要控制在0.5mm，安裝過程要確保進料端比出料端高；

4、在給球磨機安裝橡膠襯板前，要先將橡膠卷打開，讓其自由延長。在使用過程中，將橡膠板粘在端蓋和筒體的內壁上，設置沖孔并打磨，磨平后，根據實況確定是否需要增加薄鋼板，在安裝過程中襯板的間隙不能超過10mm，如果超過10mm要使用碎鋼球進行填充；5、安裝球磨機齒輪時，大齒輪要按照打印配對標記和確定的位置進行安裝，大齒輪徑向跳動不能超過0.25mm／m節徑，端面跳動不能超過0.35mm／m節徑，在安裝過程中，大齒輪和小齒輪側間隙要控制在1.73mm。

6、安裝結束后要立刻進行空運轉調試，如果發生異常現象，要立刻停止運行，然后對異?，F(xiàn)象進行分析，問題解決后，接著進行空運轉試驗。

7、空運轉合格后，要加入20％一30％的物料和鋼球進行負荷試車，試運行合格后才能投入使用。當球磨機處于長期停機狀態時，要每隔一段時間將高壓油泵打開運行2min，從而保持油膜有一定的厚度。

以上是選礦球磨機的主要結構介紹及球磨機安裝調試的要點介紹，相信大家對選礦球磨機有了一定的了解，球磨機安裝調試固然重要，但正確安裝后也不要懈怠，應定期進行球磨機檢查，以便于能快速排查故障，保障球磨機的正常運行。
