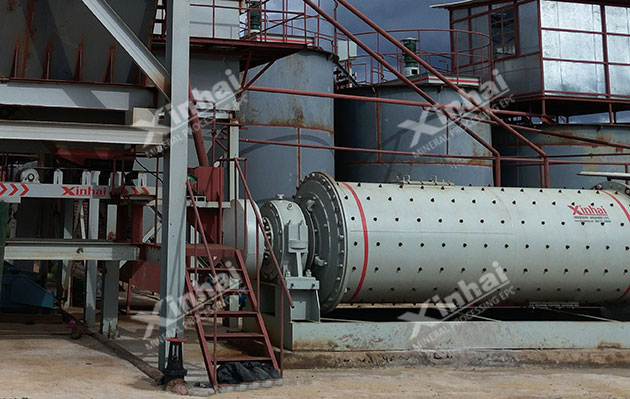

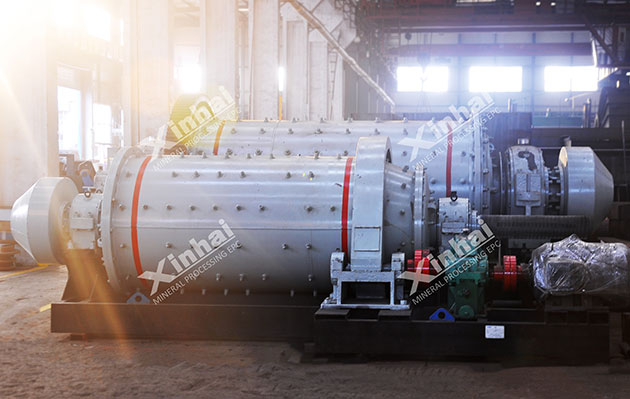

節能圓錐球磨機是選礦廠常見的一種磨礦設備，其結構主要由筒體、傳動裝置、進出料裝置、軸承、電機等部分組成。圓錐球磨機與常規球磨機的結構形狀有所不同，它的筒體為圓錐形，兩端的在轉軸為中空體，一段的中空軸作為進料口，圓錐的錐端空心轉軸處作為出料口。

節能圓錐球磨機工作原理

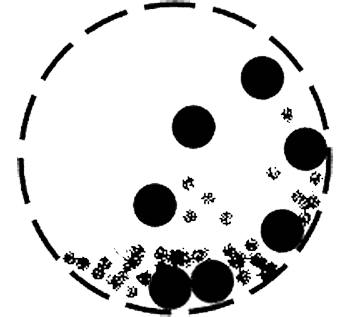

圓錐球磨機工作原理與常規球磨機一樣，通過傳動機械使其轉動，物料從筒體給料端入，在筒體內由于鋼球及物料本身的拋落沖擊和自磨，物料得以粉碎。由于持續給料的壓力，促使筒內的物料向著排料端運動，最終從排料端排出磨機，進而完成粉碎過程。

另一方面圓錐球磨機在結構上也有自身特點。圓錐球磨機在排料端設計成圓錐型，這種設計即增加了磨機有效容積，又迫使椎體端的物料和鋼球進行分級，通常越接近排料端鋼球的直徑也越小，這可以使物料受到反復的研磨，提高產品細度。

節能圓錐球磨機優勢特點

1、在圓柱筒體出料端增加了一段圓錐筒體，下這樣既增加了有效容積又使筒內介質分布合理從進料端到出料端，礦塊和磨球是按由大到小分級排列的，因而可充分發揮各類磨球的作用，提高圓錐球磨機效率，增加處理量。

2、大齒圈裝在圓柱筒體與圓錐筒體聯接的部位，改善了主軸承的受力狀況，減少了筒體的扭轉力矩。筒體襯板采用環溝襯板，使鋼球與襯板的接觸由點變?yōu)槊?，這樣鋼球拋落時能有效地沖擊襯板溝槽內的物料，從而提高產量，降低能耗，降低噪聲。

3、該種球磨機在筒體長度小于1.2m以下時，其結構不變，但在生產時，該種小型球磨機會制成機體與機架一體化，在安裝時可以一次并放在基礎平面上，能夠有效降低人工安裝的成本，同時，避免了設備安裝不當?shù)母鞣N問題。

4、圓錐球磨機的主軸承改變了以往的滑動軸承，采用的是滾動軸承，能使主軸頸尺寸大大縮小，減輕磨機重量，減少摩擦力矩，降低無用功能消耗，節能30%左右。

5、其傳動部分將大齒輪裝于直筒與錐筒連接部位，改善了主軸承部位的受力狀況，減少筒體扭曲應力，齒輪模數及直徑相應減少，使球磨機自身重量比原磨機減輕30%~50%，降低了制造成本。

6、在襯板使用上，改原波形為環形溝槽式，能耗可減少40%~50%，噪音降低5~6dB，整機電機功率可降低30%~60%。

節能圓錐球磨機應用條件

圓錐球磨機應用范圍較廣，除應用于選廠外，還可用于冶金、化工、電力等粉磨各種礦石及其它可磨性物料。

節能圓錐球磨機技術參數表

以上便是節能圓錐球磨機的詳細內容，圓錐球磨機有格子圓錐球磨機、溢流圓錐球磨機，想了解更多球磨機設備，獲取球磨機報價信息，可咨詢鑫海礦裝，鑫海竭誠問您提供服務，并給出合理報價。
